Установка рейлингов с допиливанием напильником штатных молдингов. Особенно актуально на автомобилях окрашенных не в серебро и черный цвет. Оригинальное руководство по установке http://www.aroundspb.ru/uploads/lrds/Roof_Rails_L550.pdf

Производитель VPLCR0133

Данные VPLCR0133

Размеры упаковки VPLCR0133

Инструкция и шаблон VPLCR0133

QR код VPLCR0133

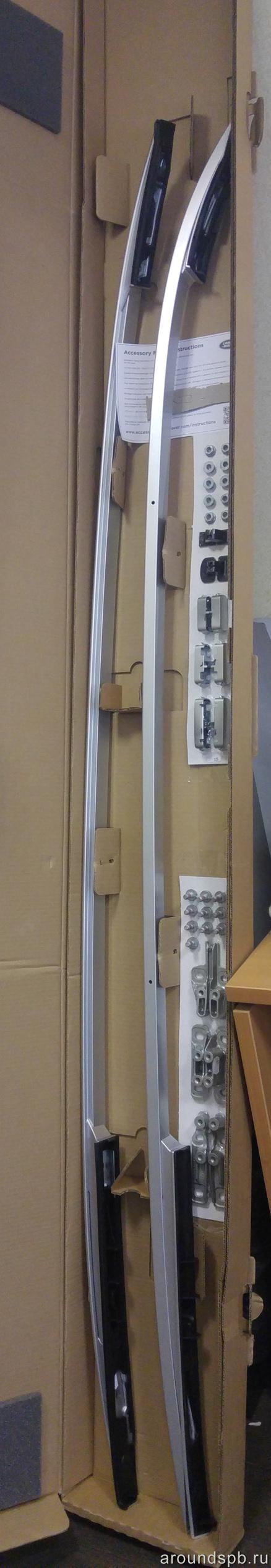

Общий вид рейлингов VPLCR0133

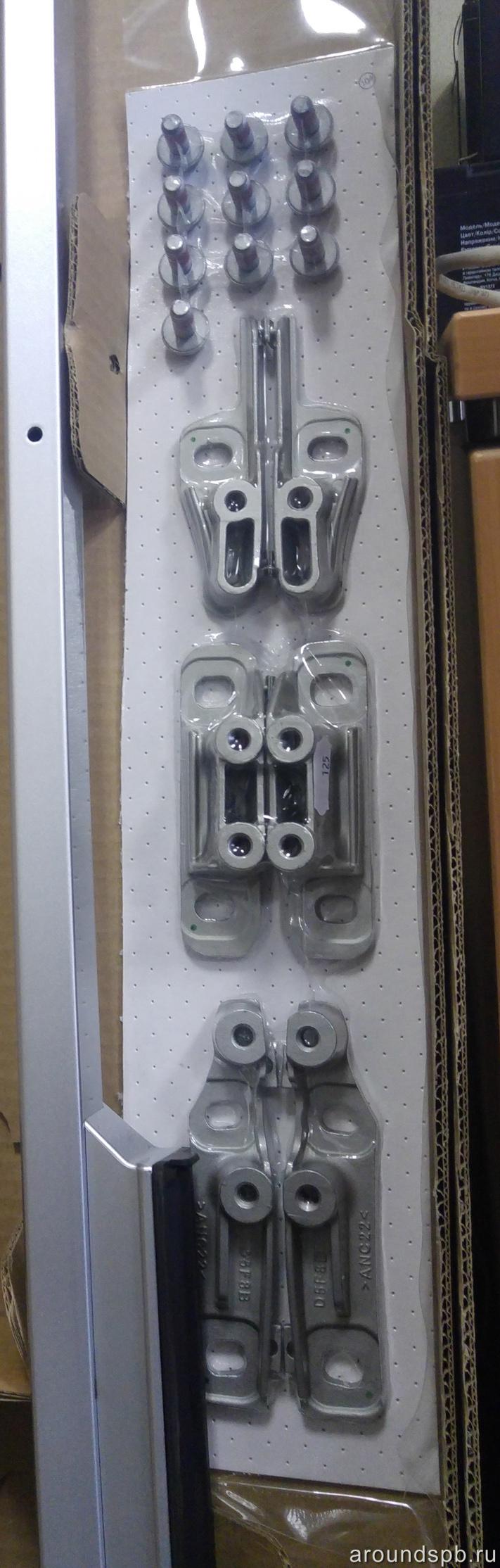

Крепеж VPLCR0133

Крепеж VPLCR0133

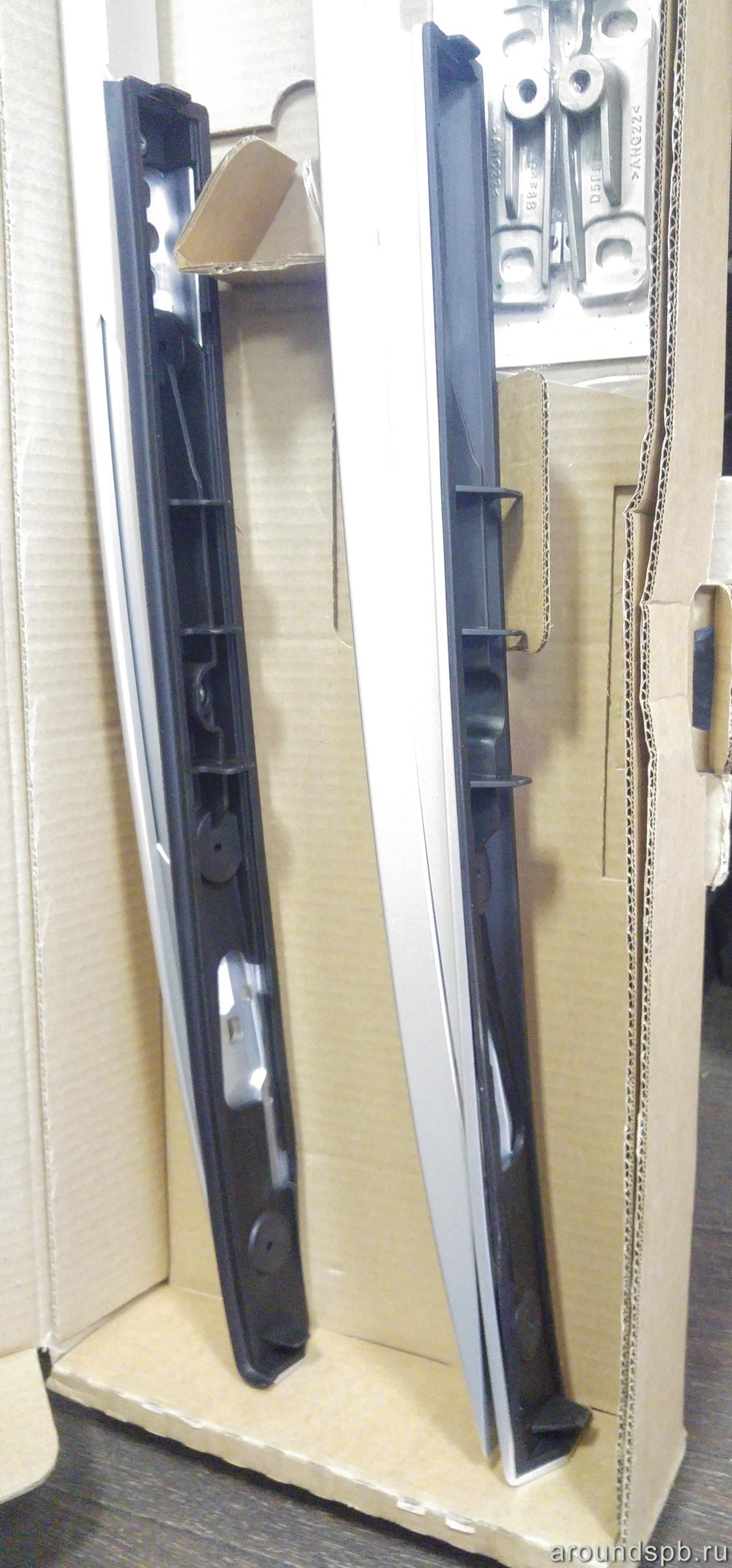

Передний конец VPLCR0133

Задний конец VPLCR0133

Снимать молдинг удобно сзади при открытом багажнике

Снимать молдинг удобно сзади при открытом багажнике

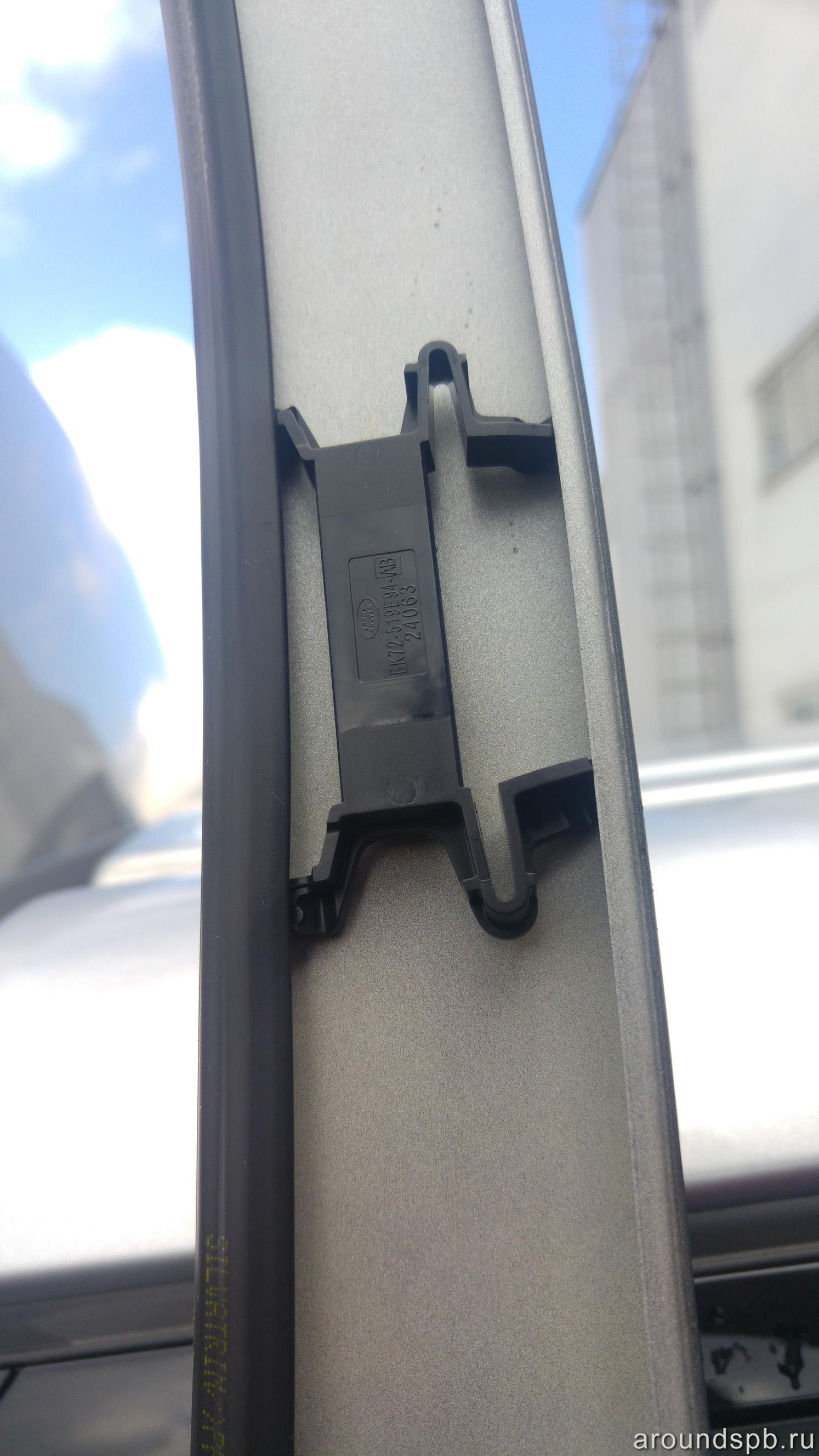

Клипса крепления молдинга

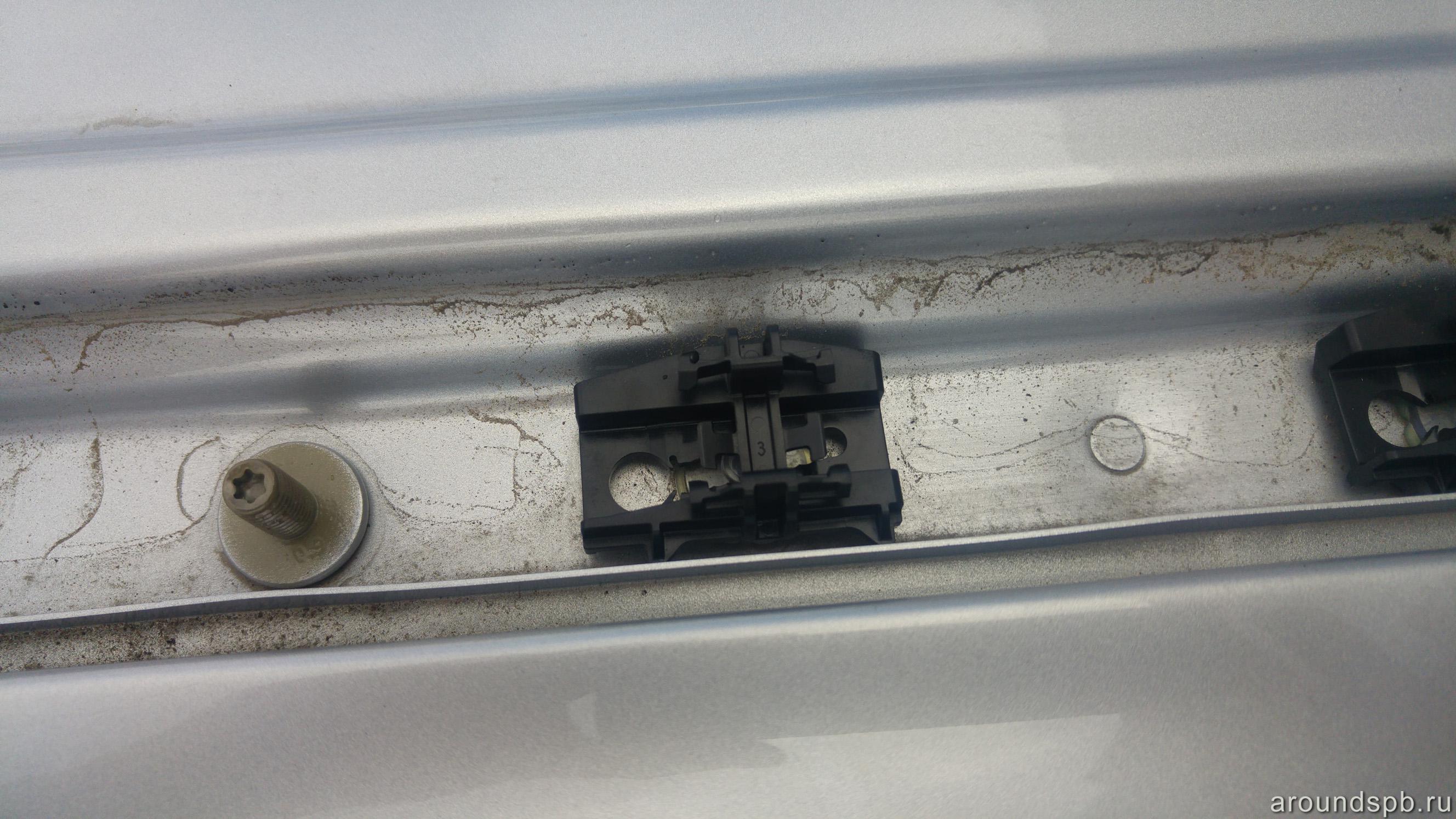

Шпилька крепления рейлинга, рядом клипса крепления молдинга

Резинки легко снимаются

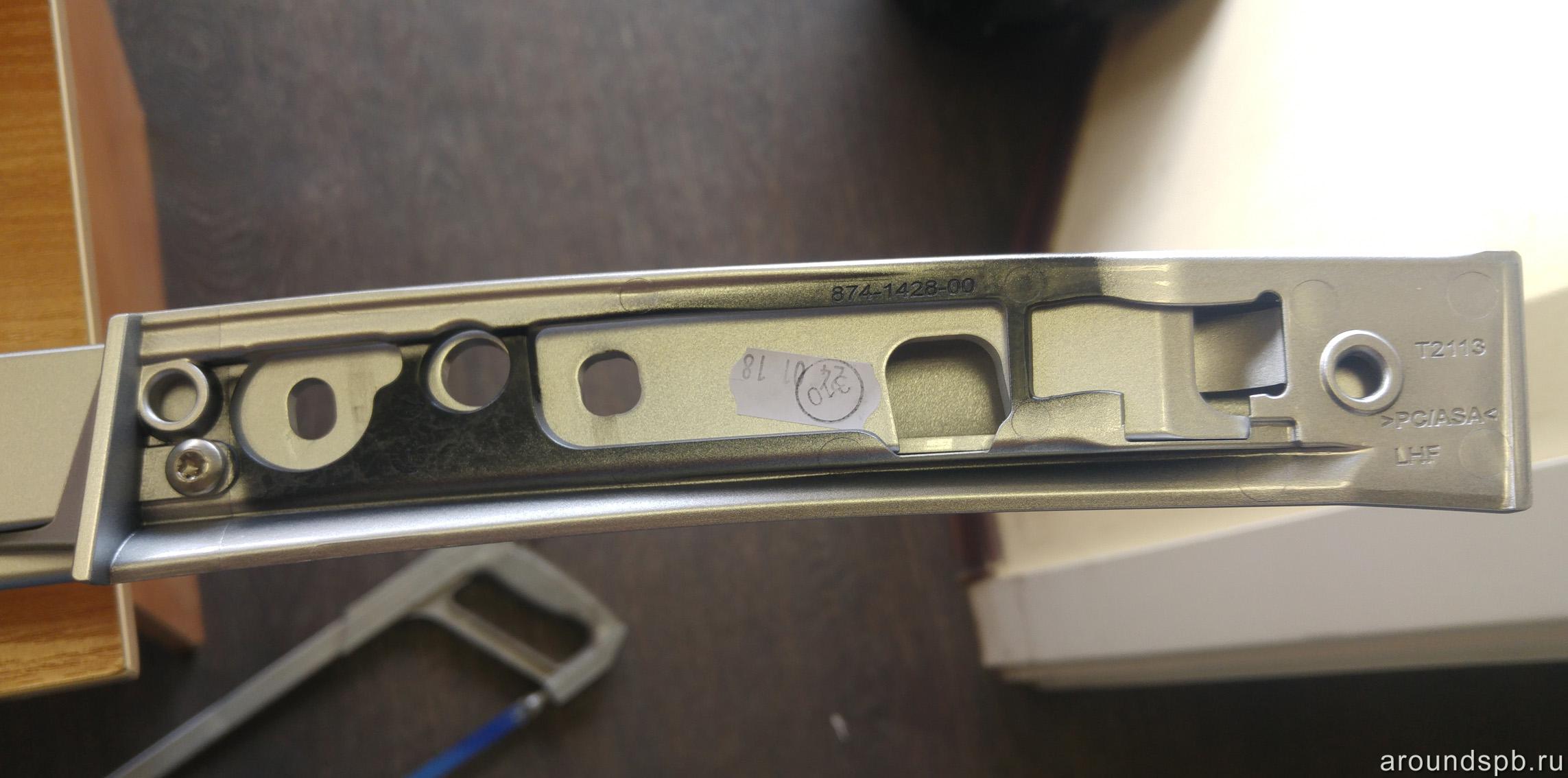

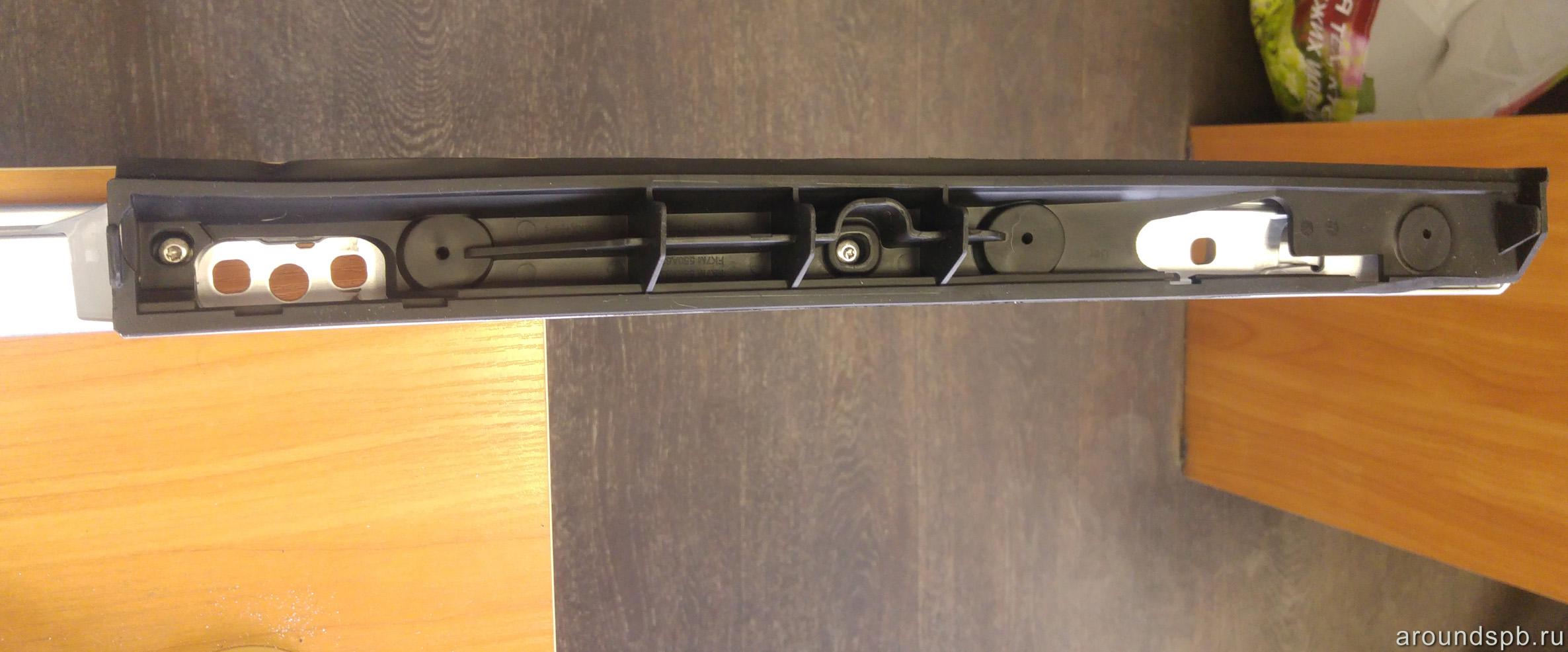

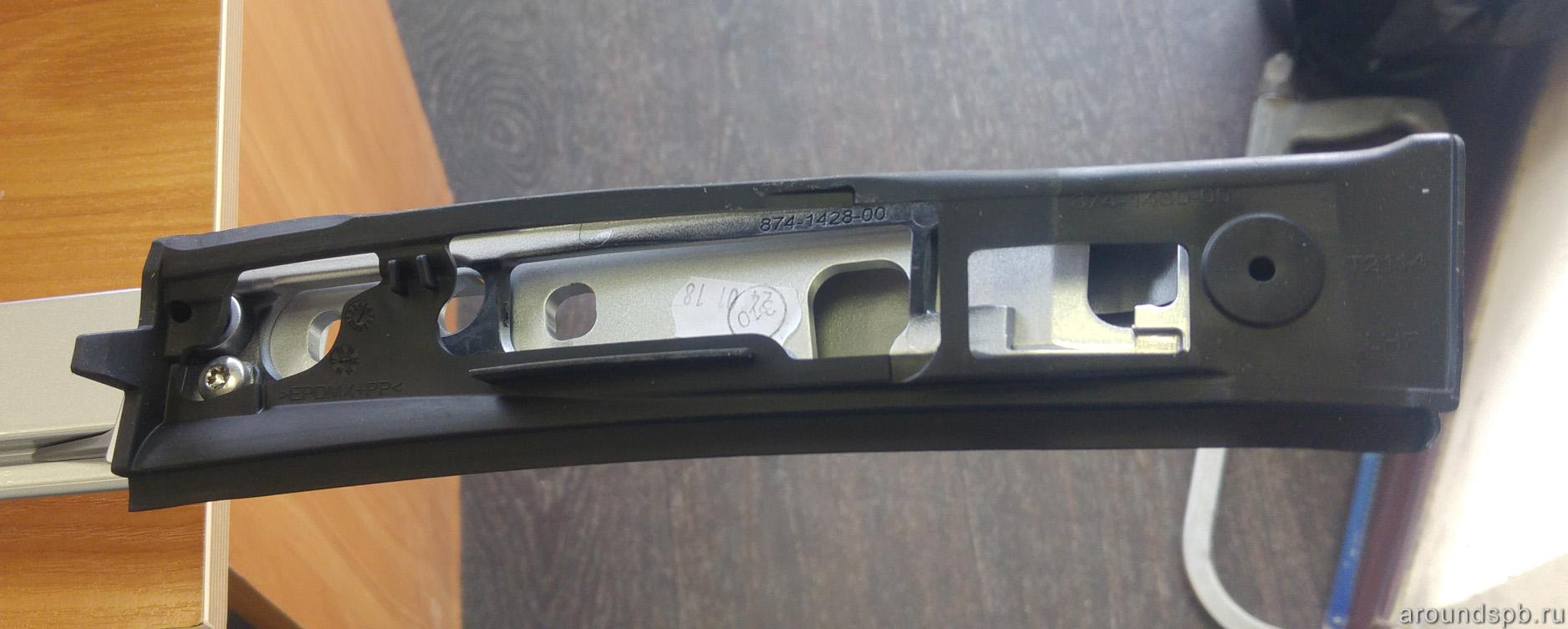

Передняя часть рейлинга, вид снизу

Резинки легко снимаются

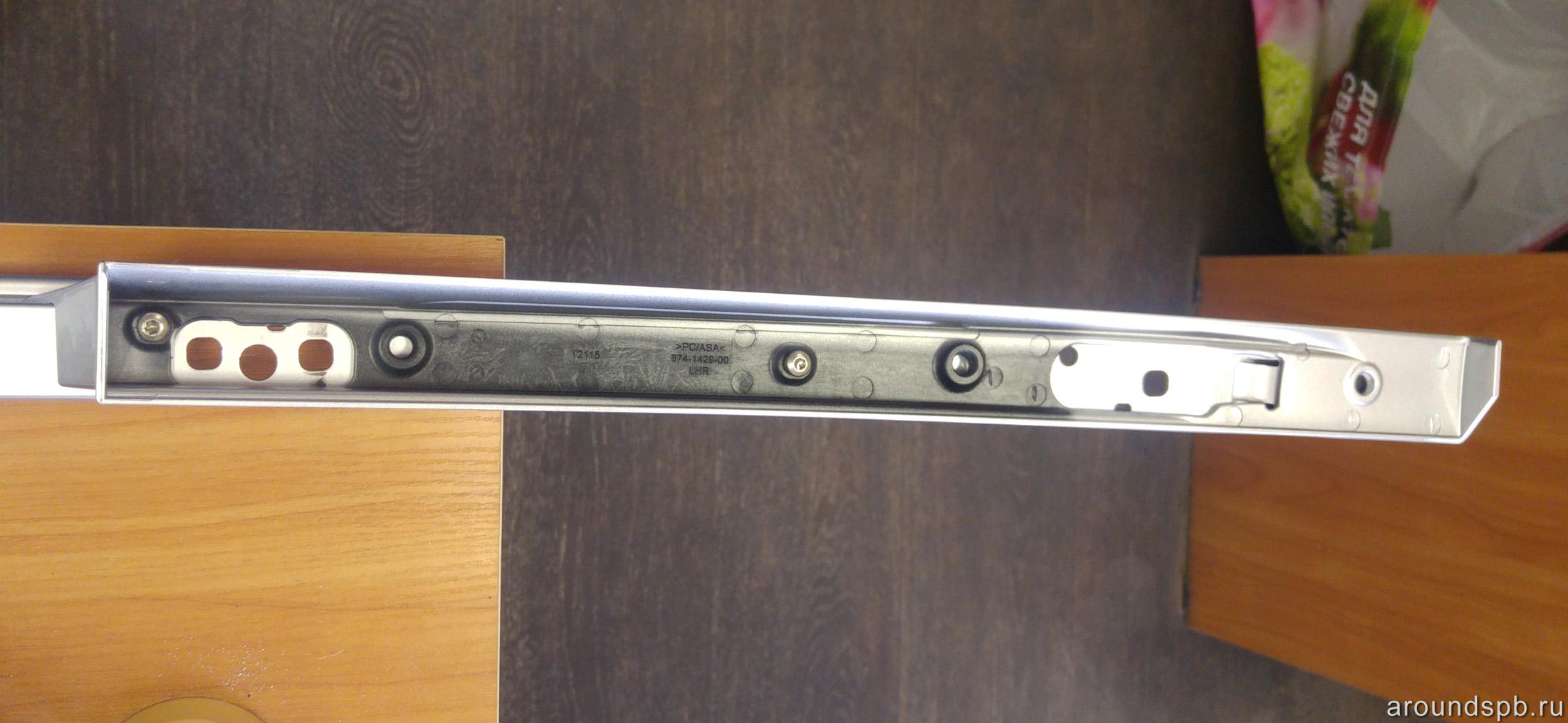

Задняя часть рейлинга, вид снизу

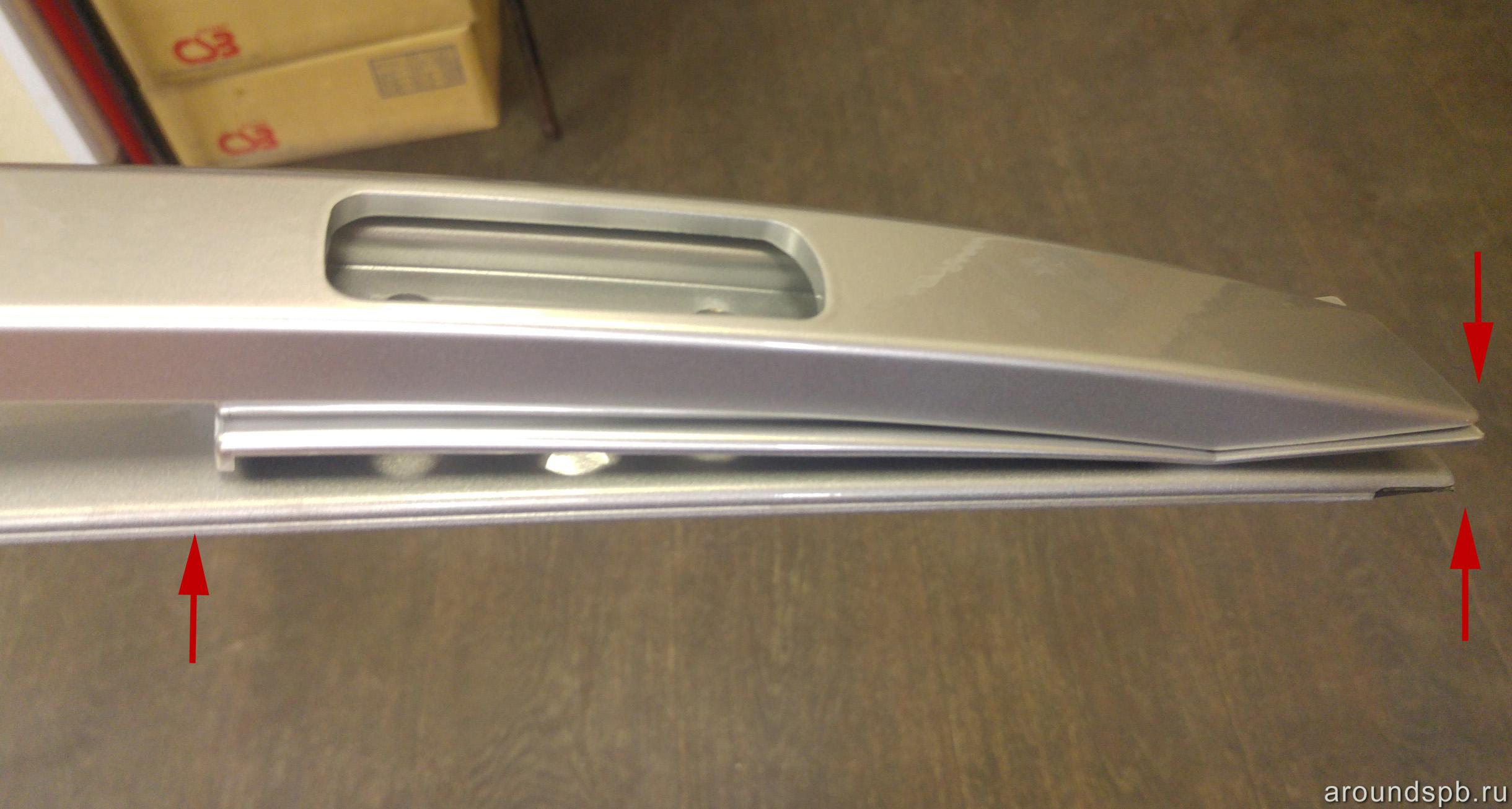

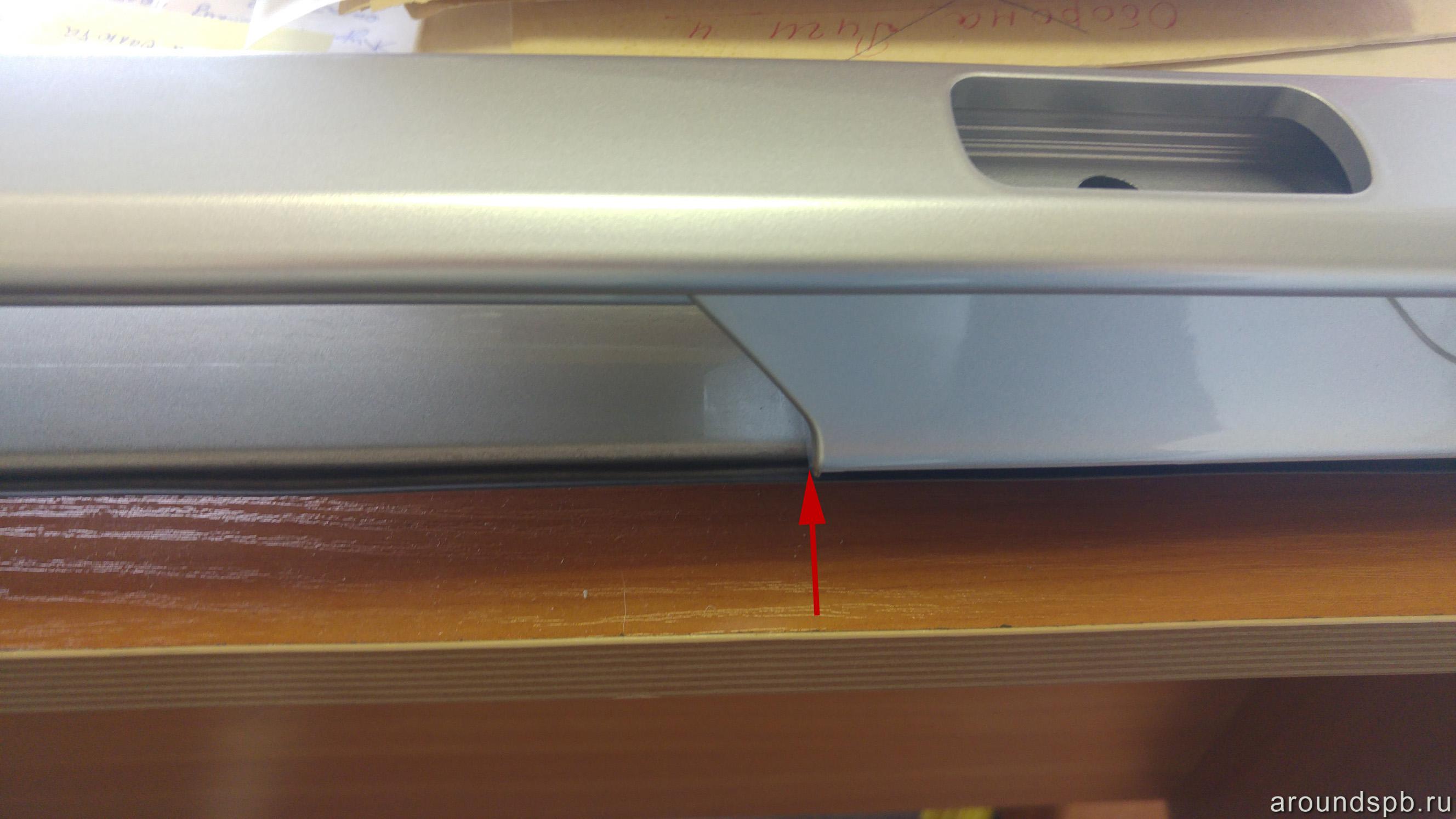

Начинаем отрезать перелнюю часть молдинга. Она криволинейная и тут очень важно точно выровнять начало рейлинга и молдинга

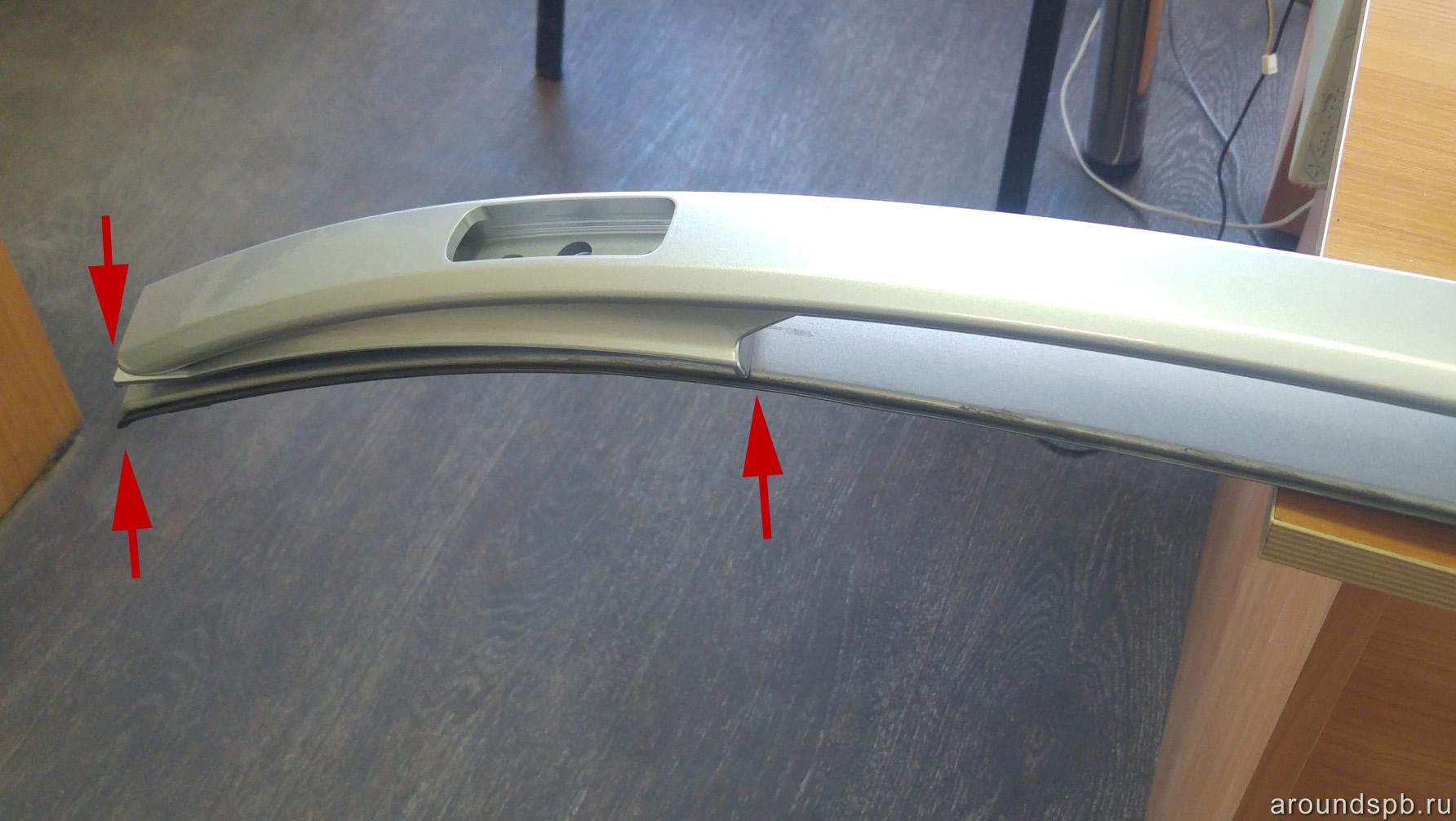

Начинаем отрезать перелнюю часть молдинга. Она криволинейная и тут очень важно точно выровнять начало рейлинга и молдинга

Проводим линию отреза по линейке

Пилим ножовкой по металлу

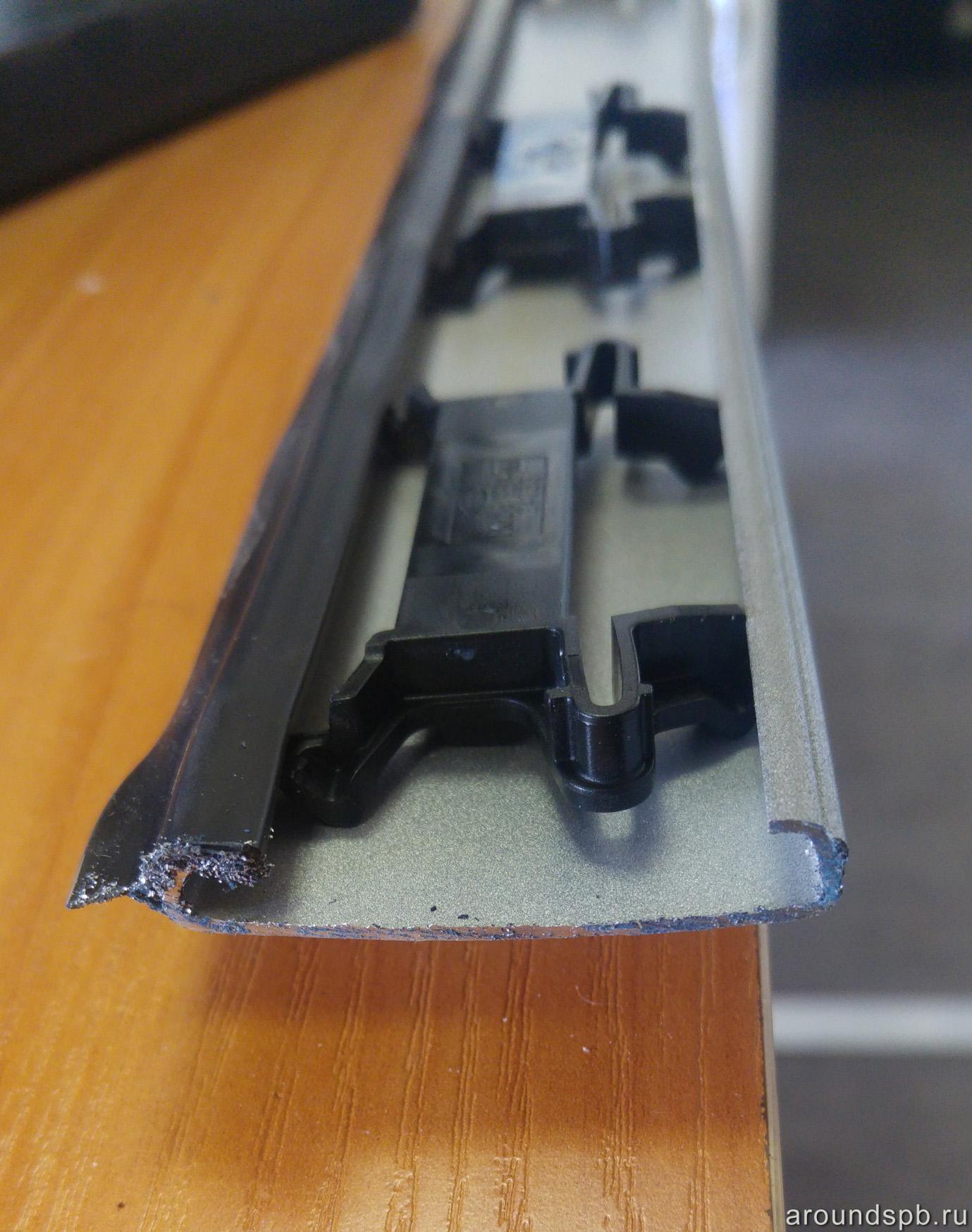

Срез молдинга

Один молдинг отрезан

Намечаем точки отреза молдинга сзади. При этом уже отрезанный впереди молдинг упираем в опору рейлинга

Срез молдинга

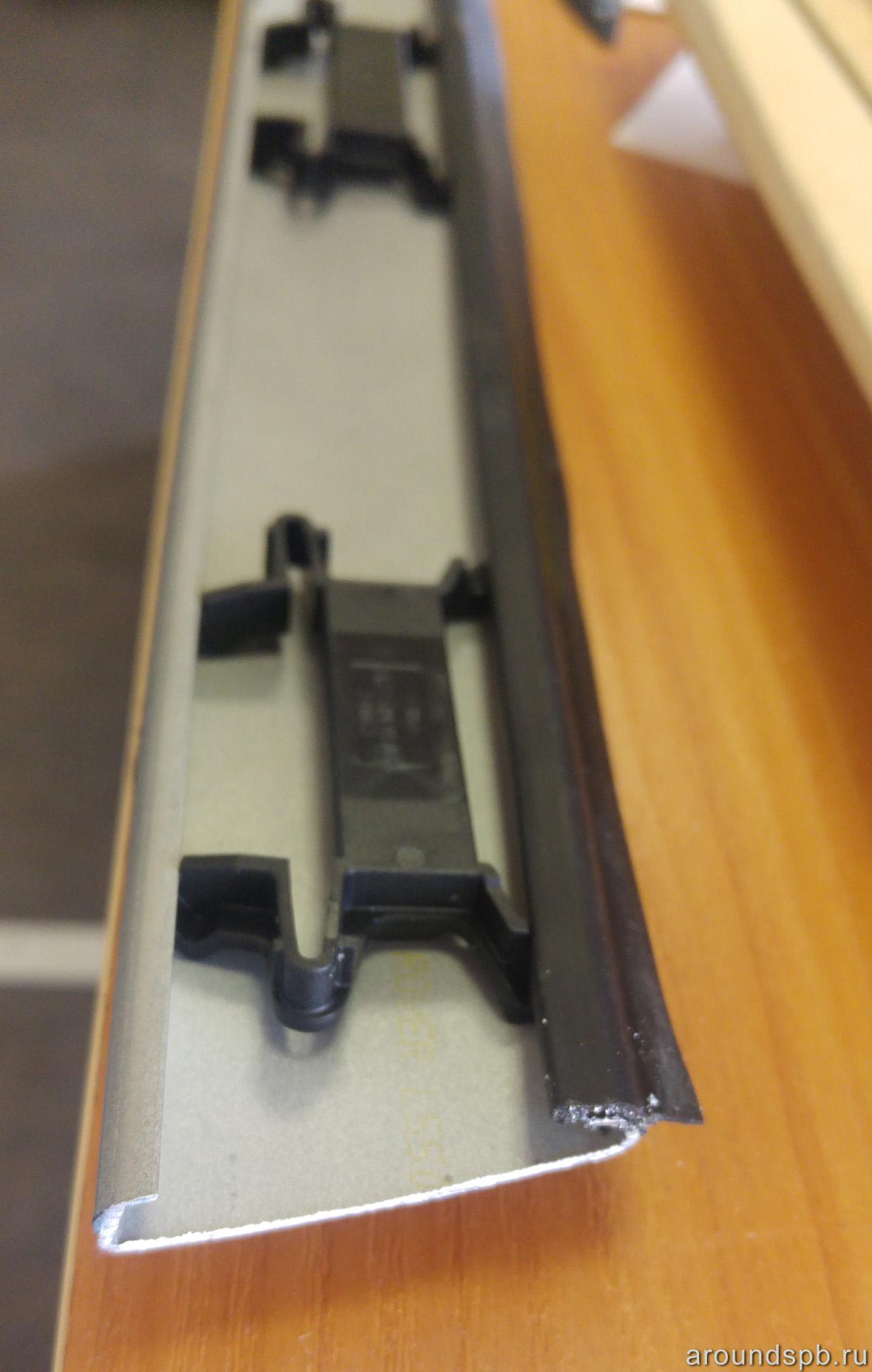

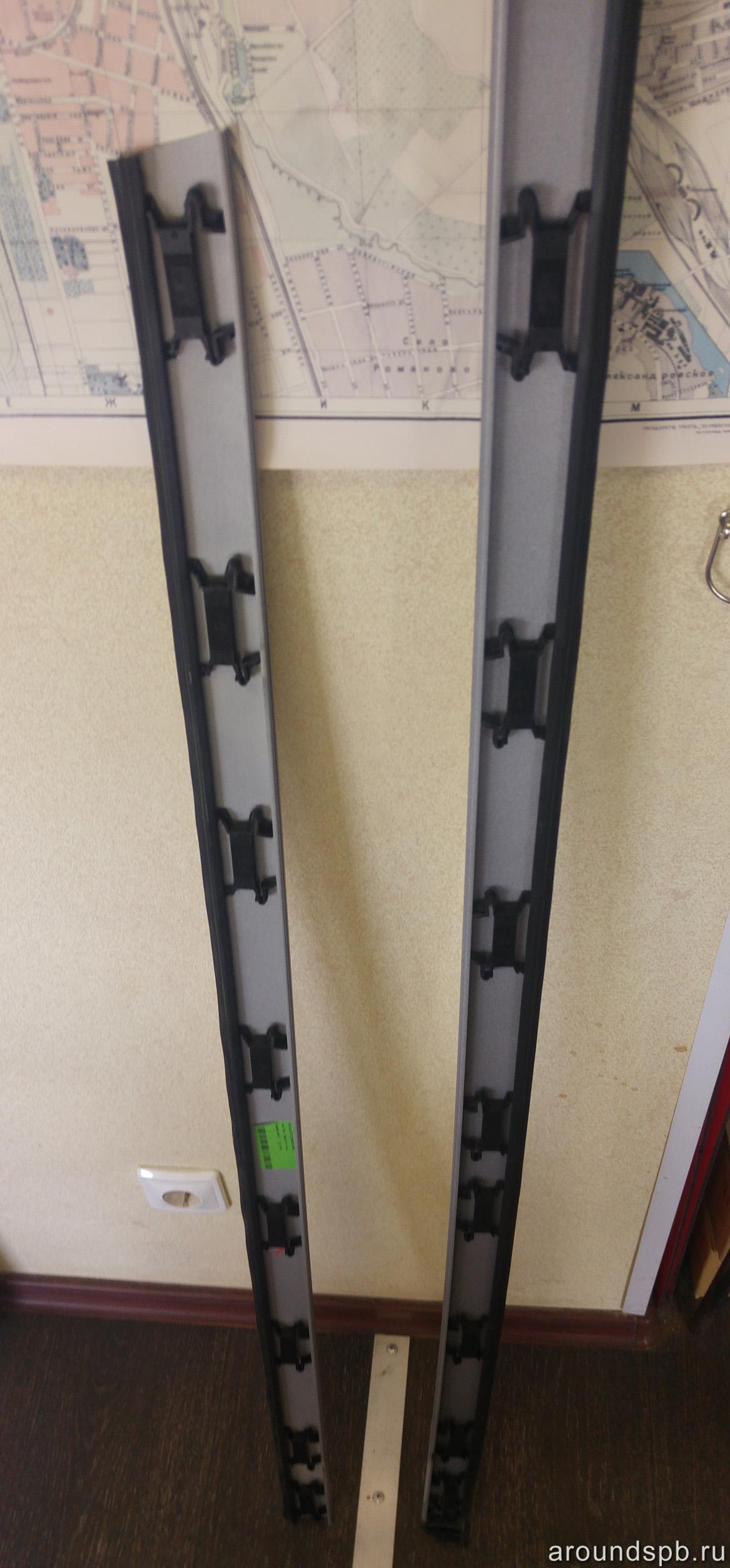

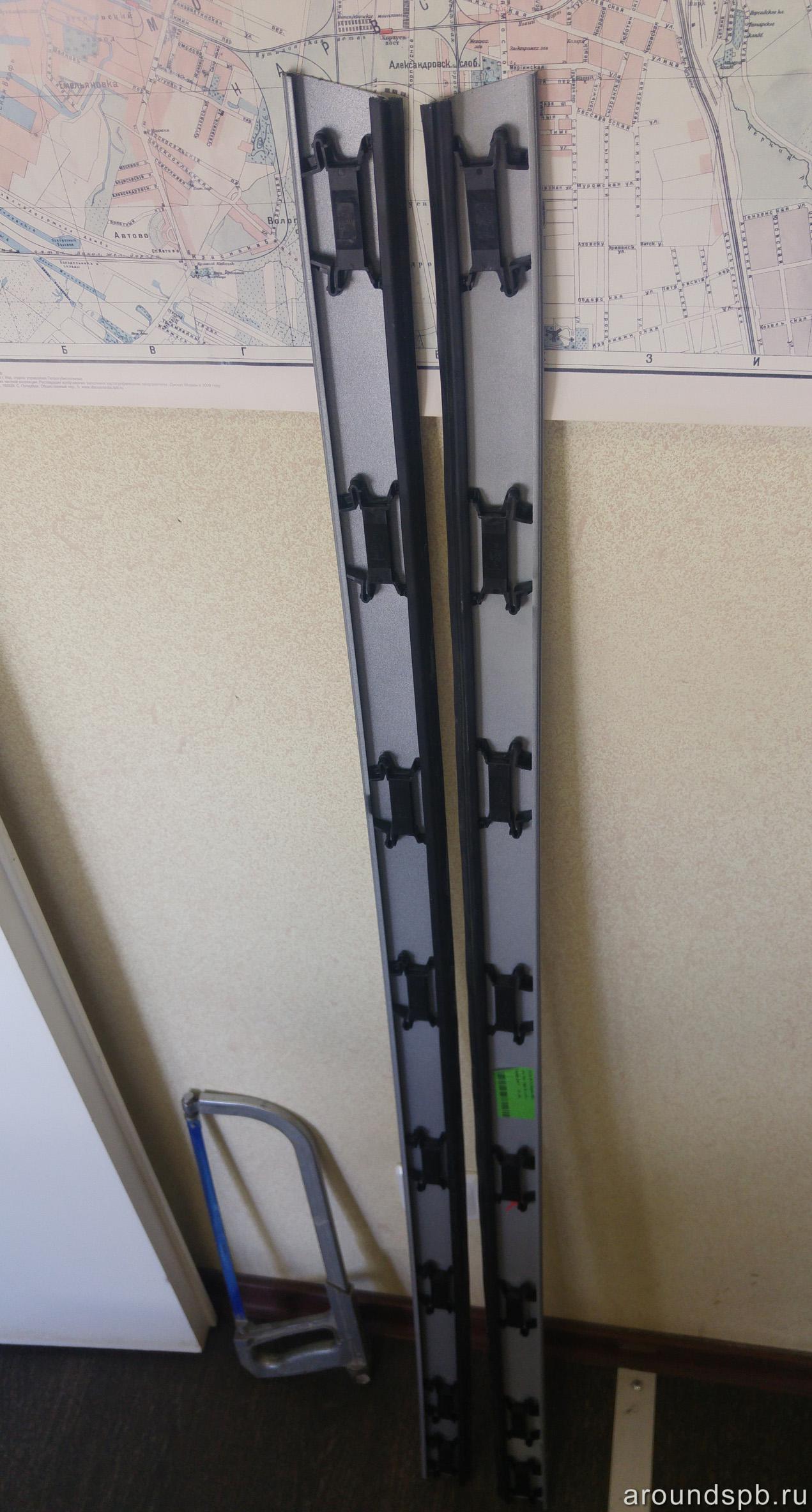

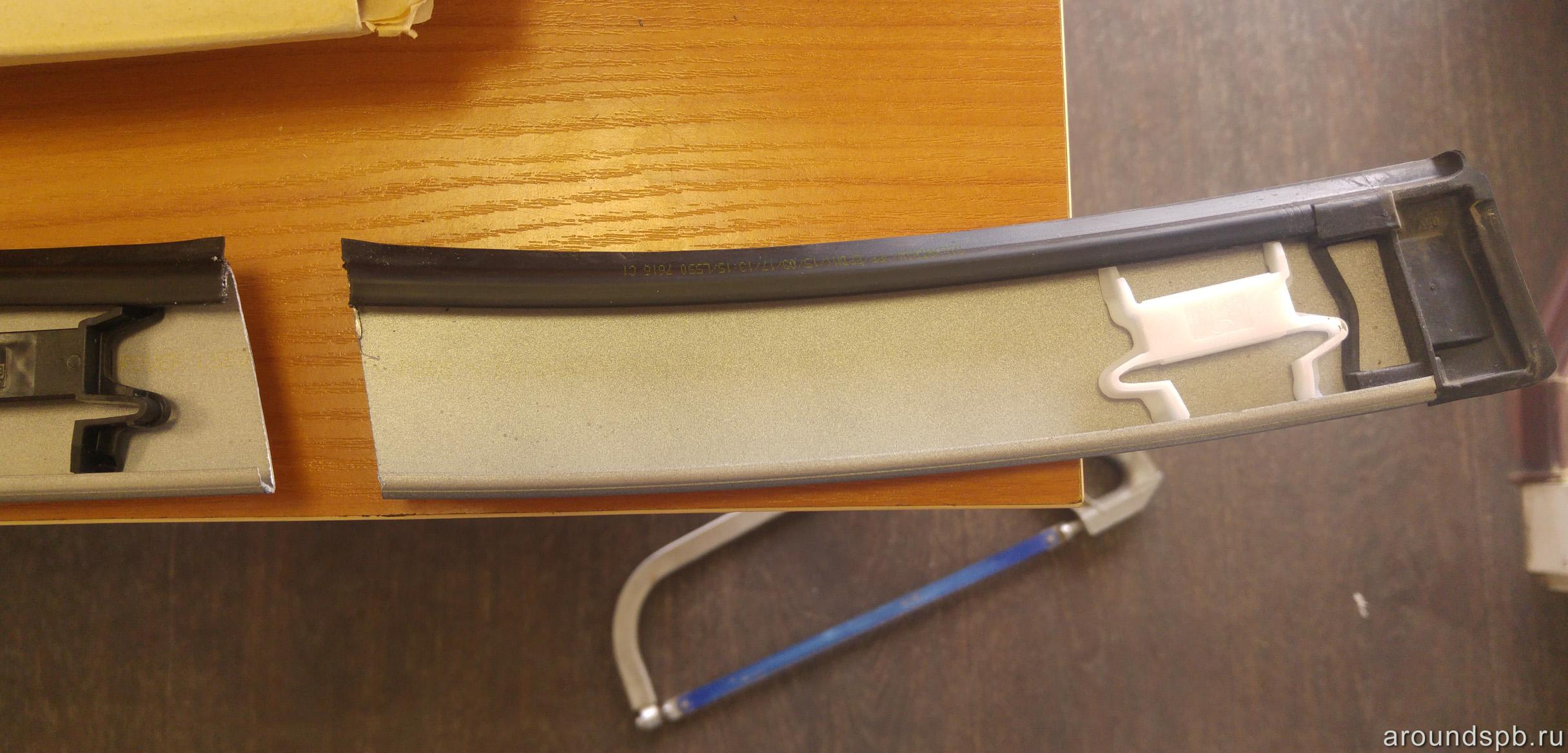

Оба отпиленных молдинга. Спил полезно обработать напильником

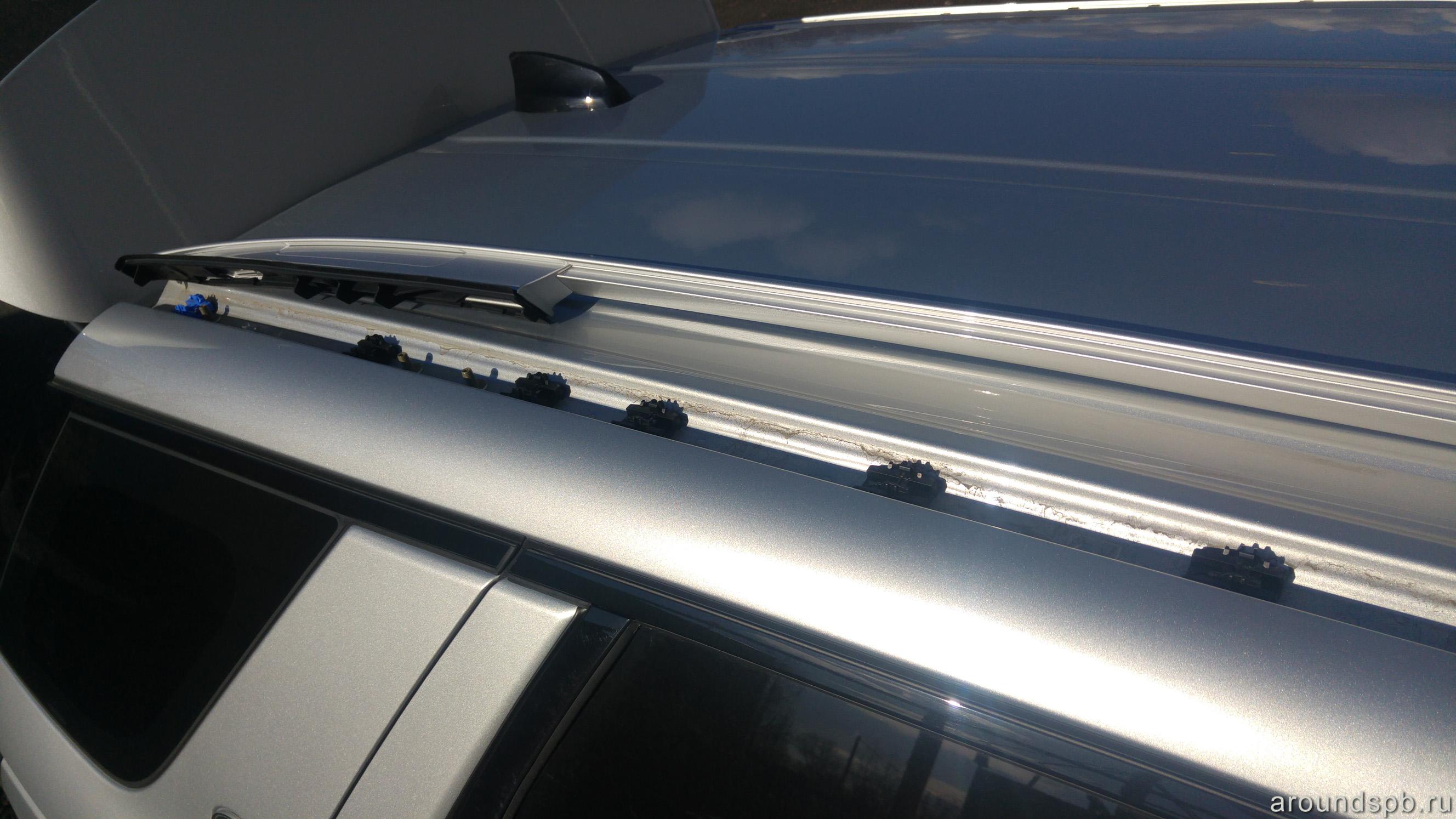

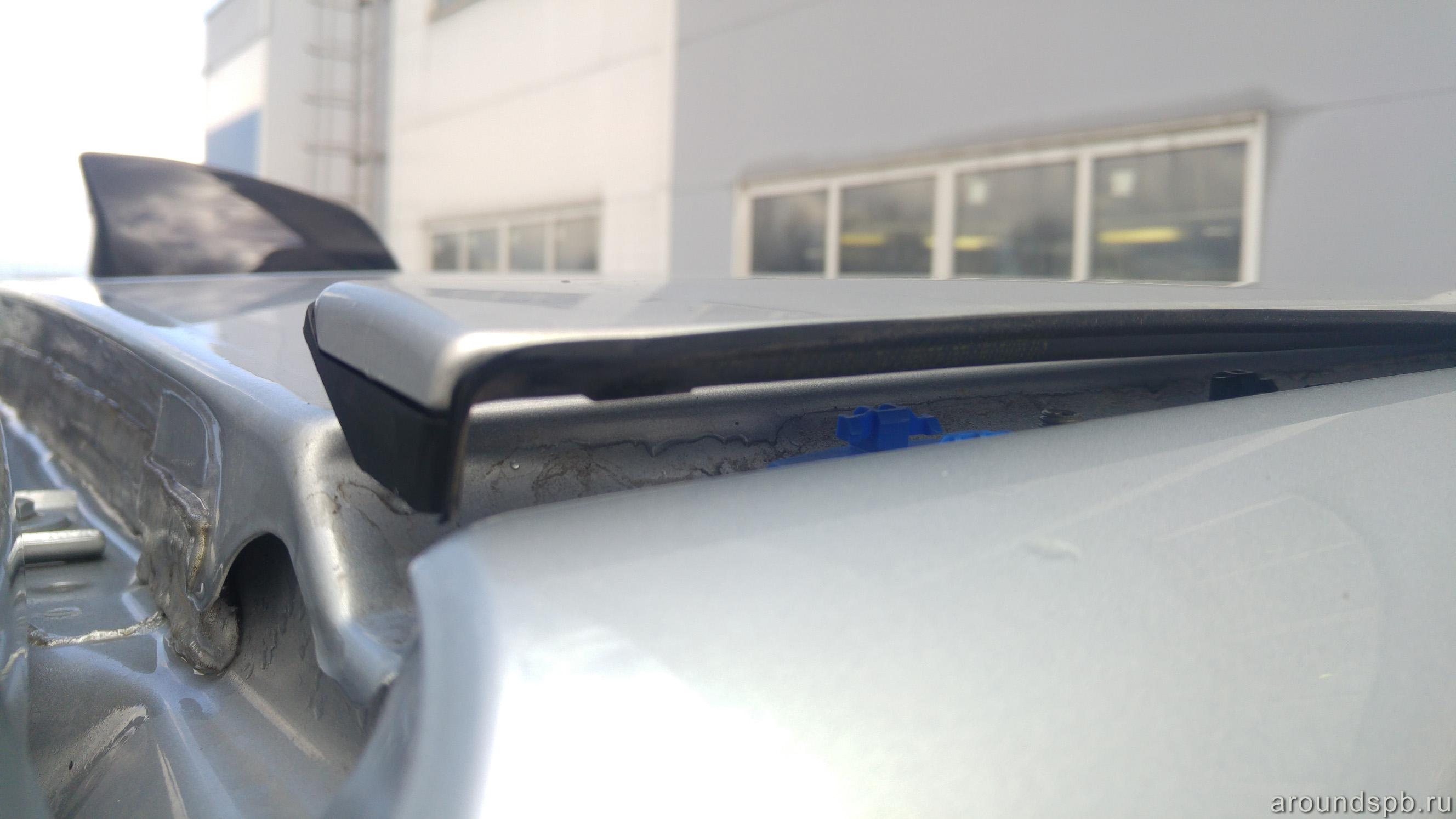

Общий вид на крыше после снятия молдинга

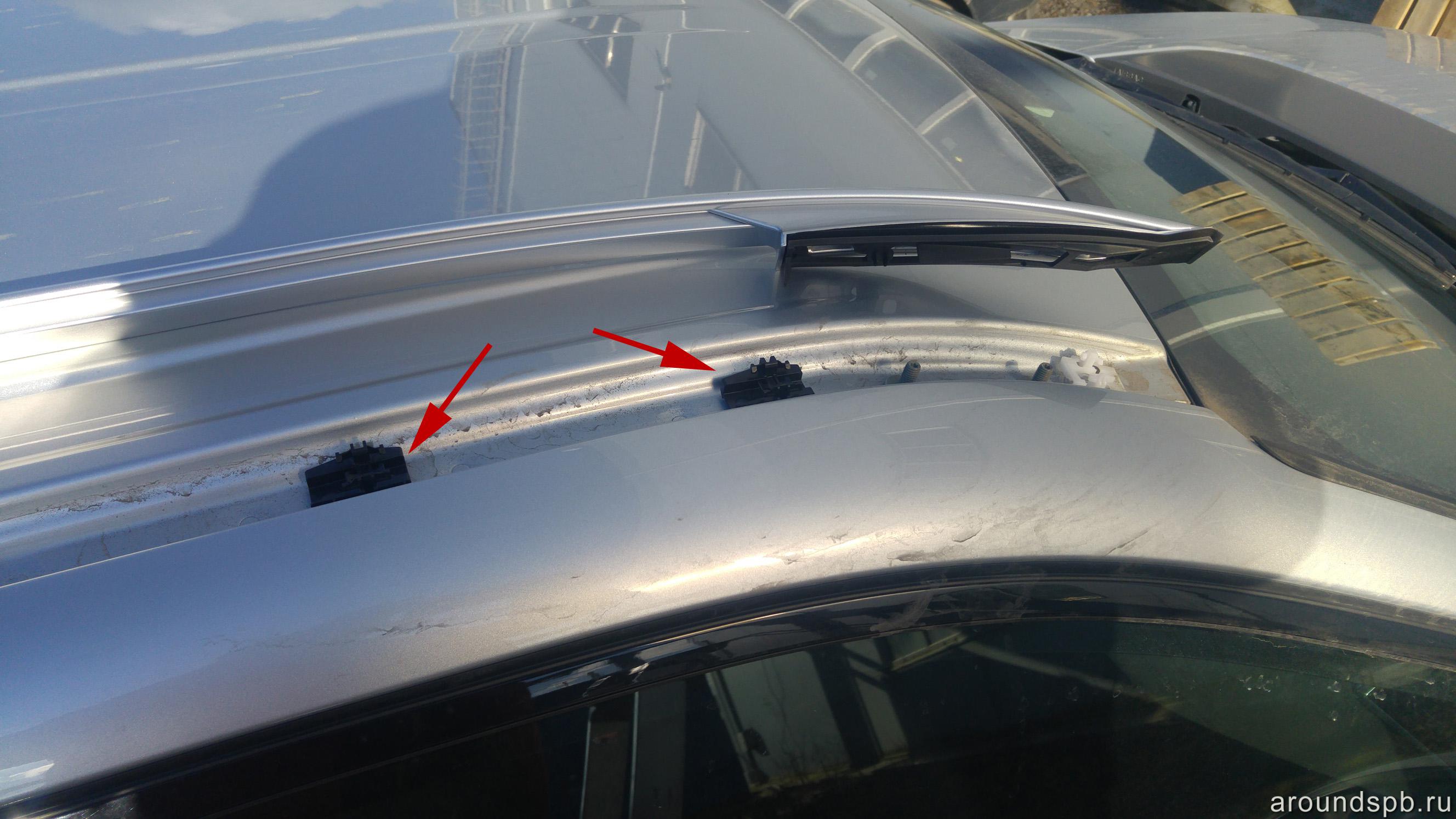

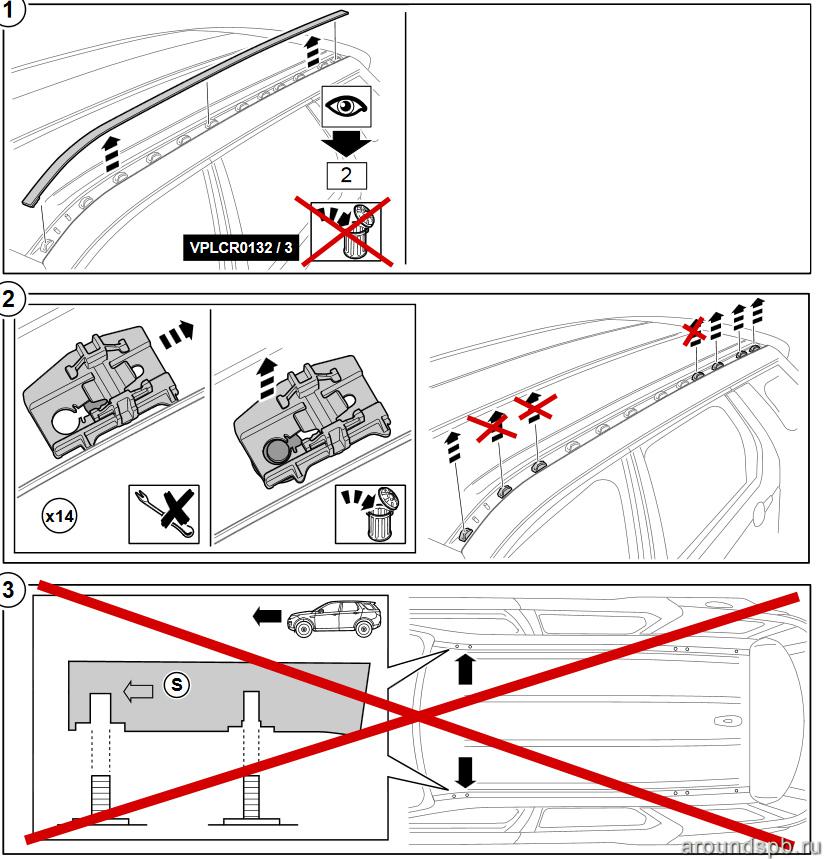

Отклонения от руководства при установке допиленных молдингов. Не нужно снимать крепления молдингов

Их снимать не надо, передний конец молдинга будет лучше закреплен

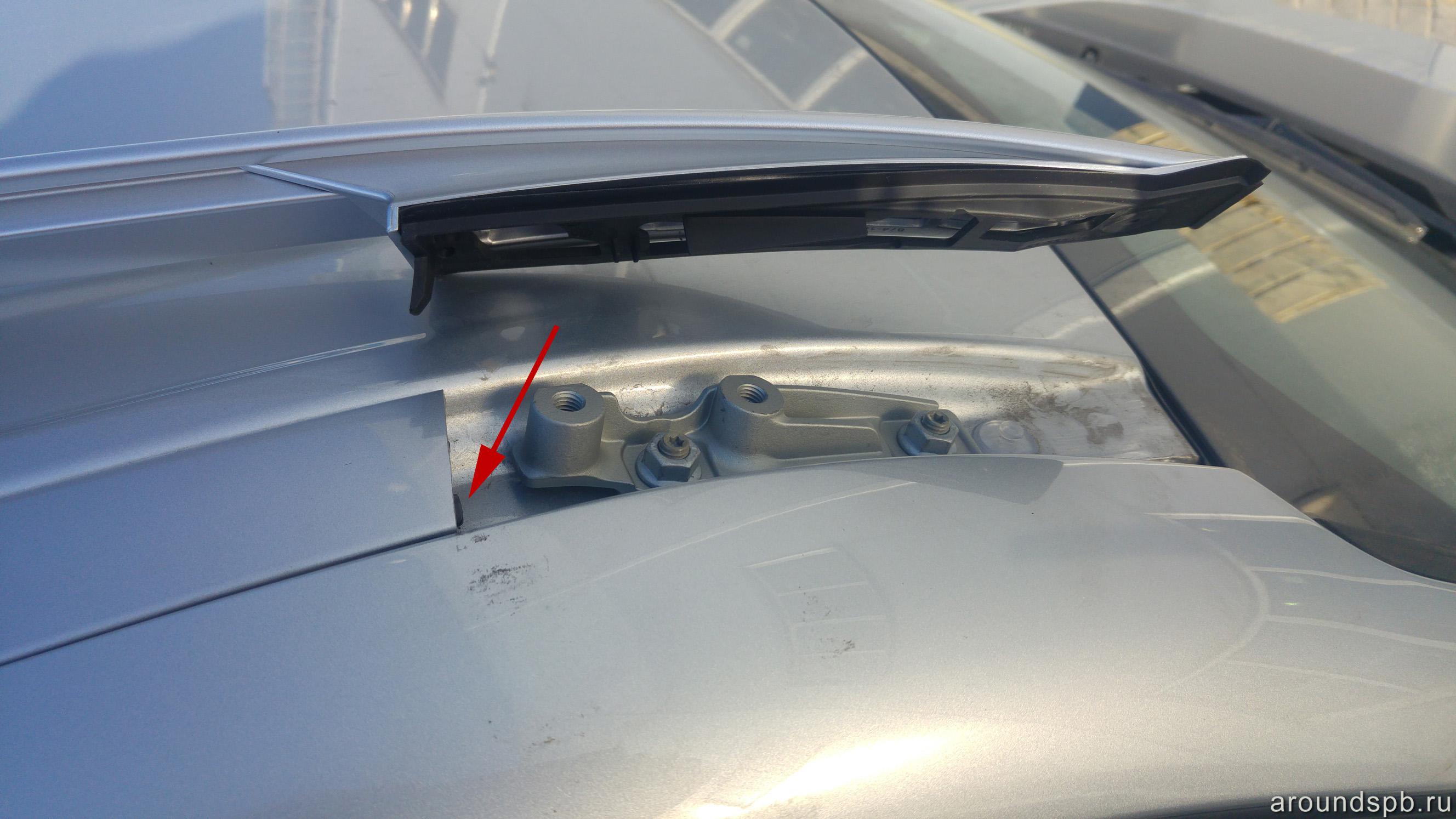

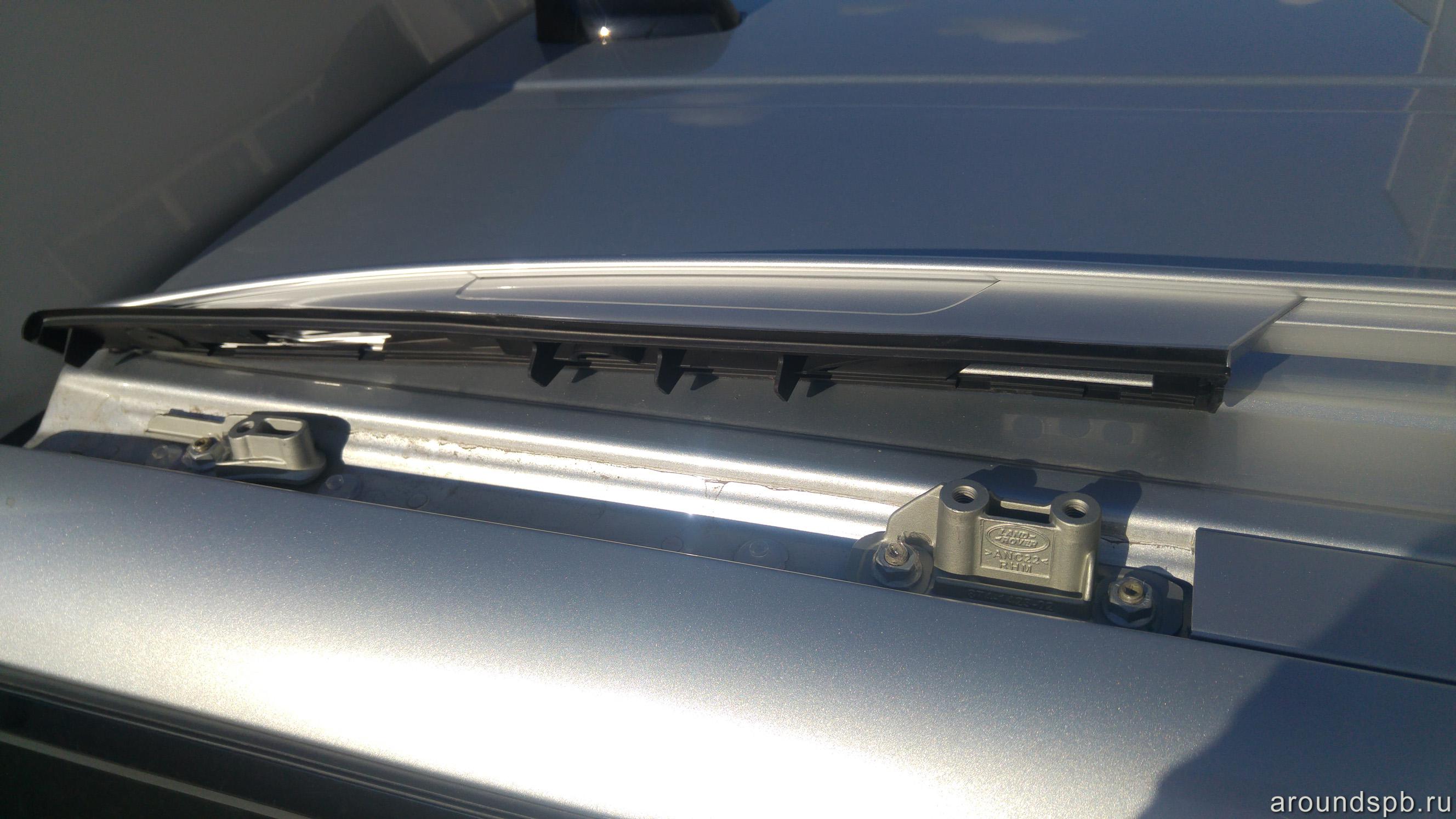

Чуть-чуть торчит крепление молдинга. Можно подпилить или натянуть как есть

Задние крепления рейлингов

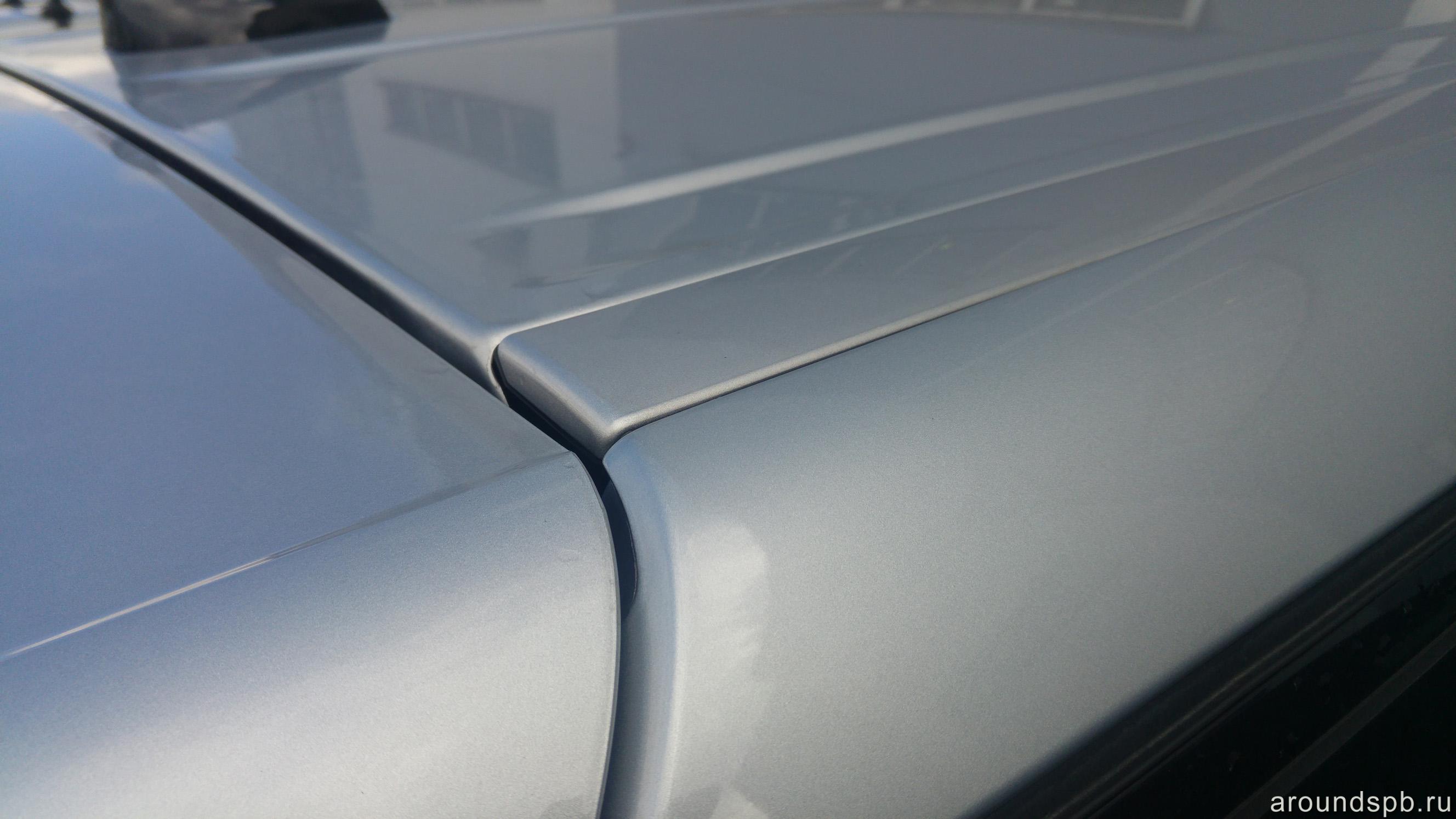

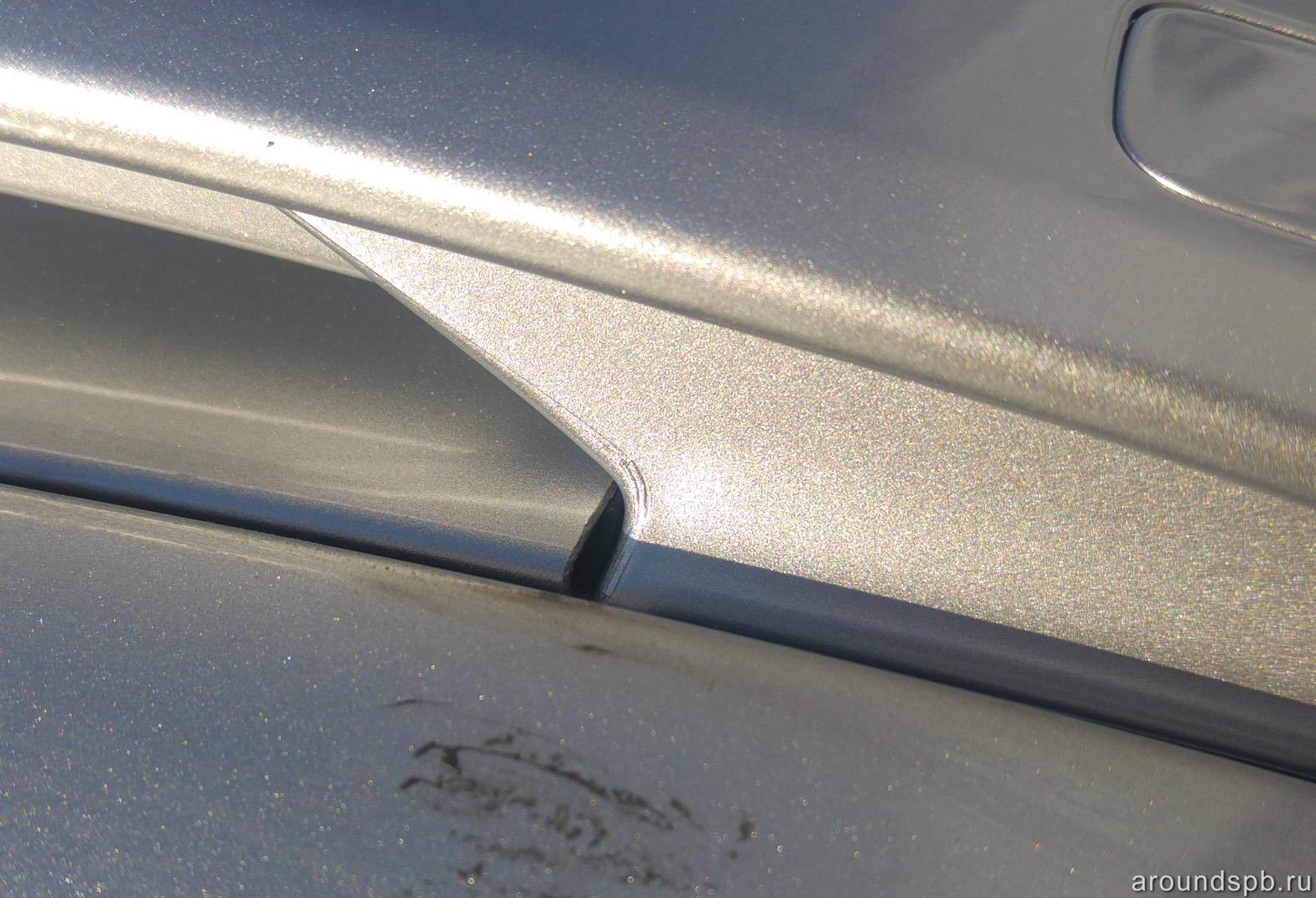

Зазор 3-4 мм, в финале был замазан силиконовым герметиком, чтоб не свистел на скорости

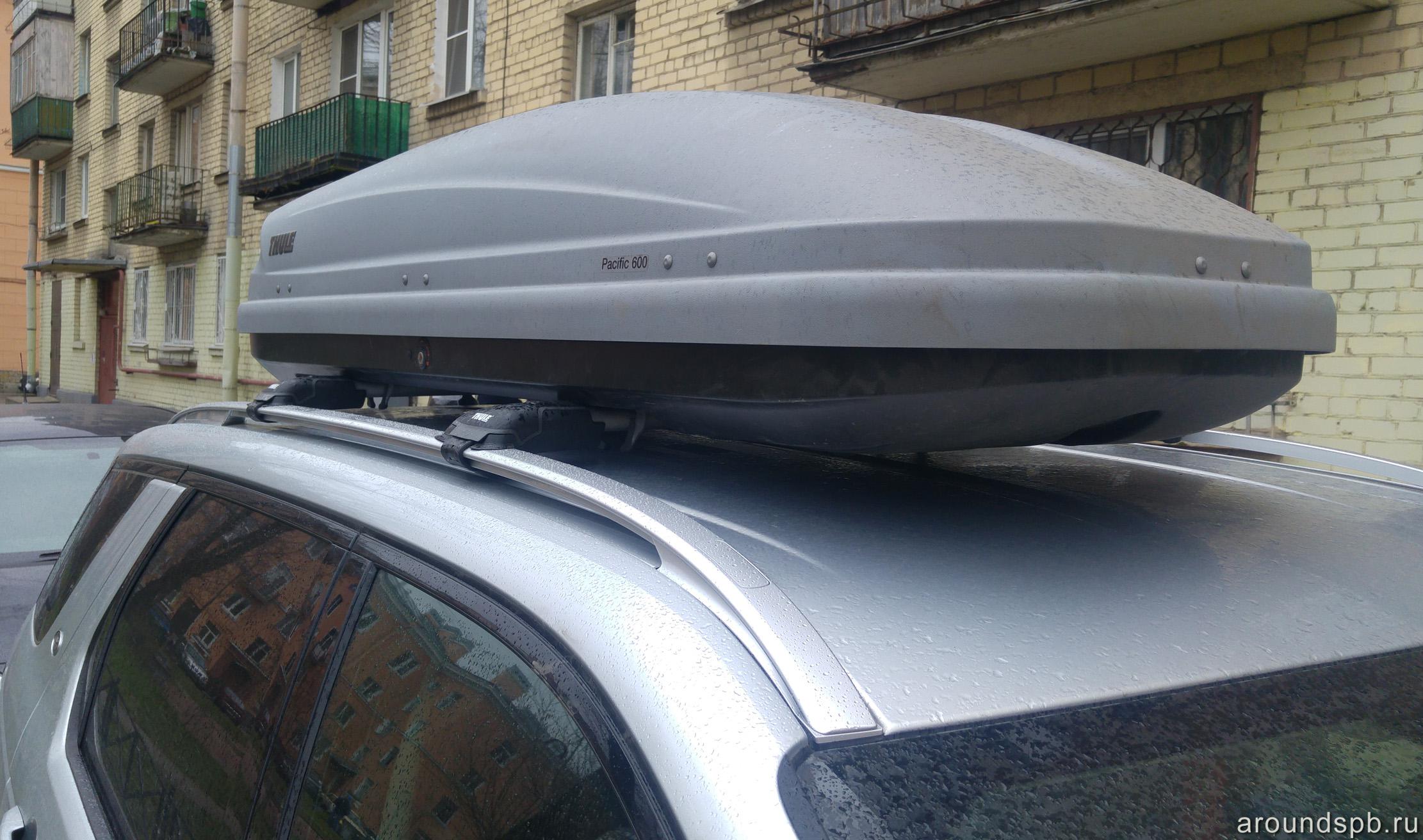

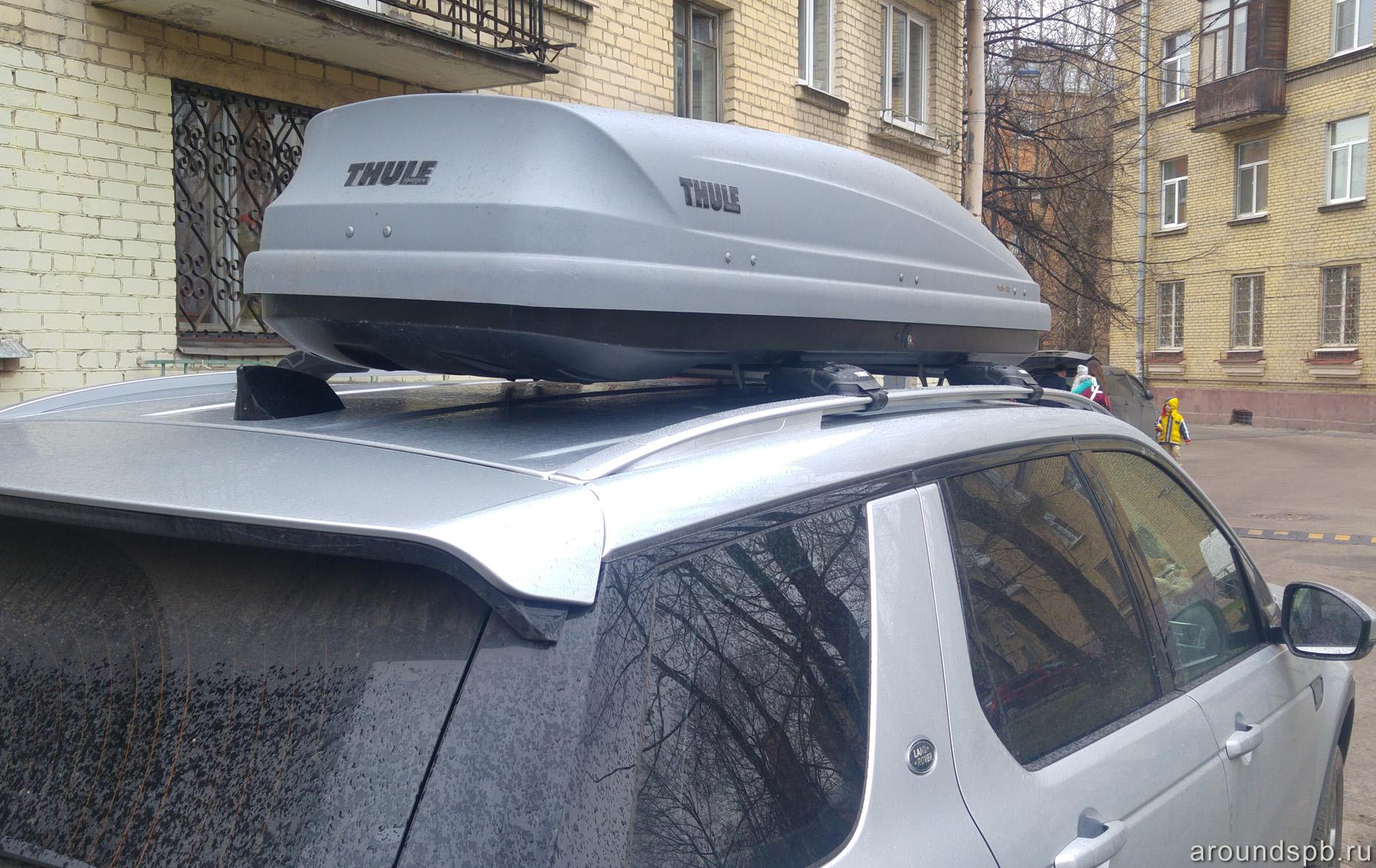

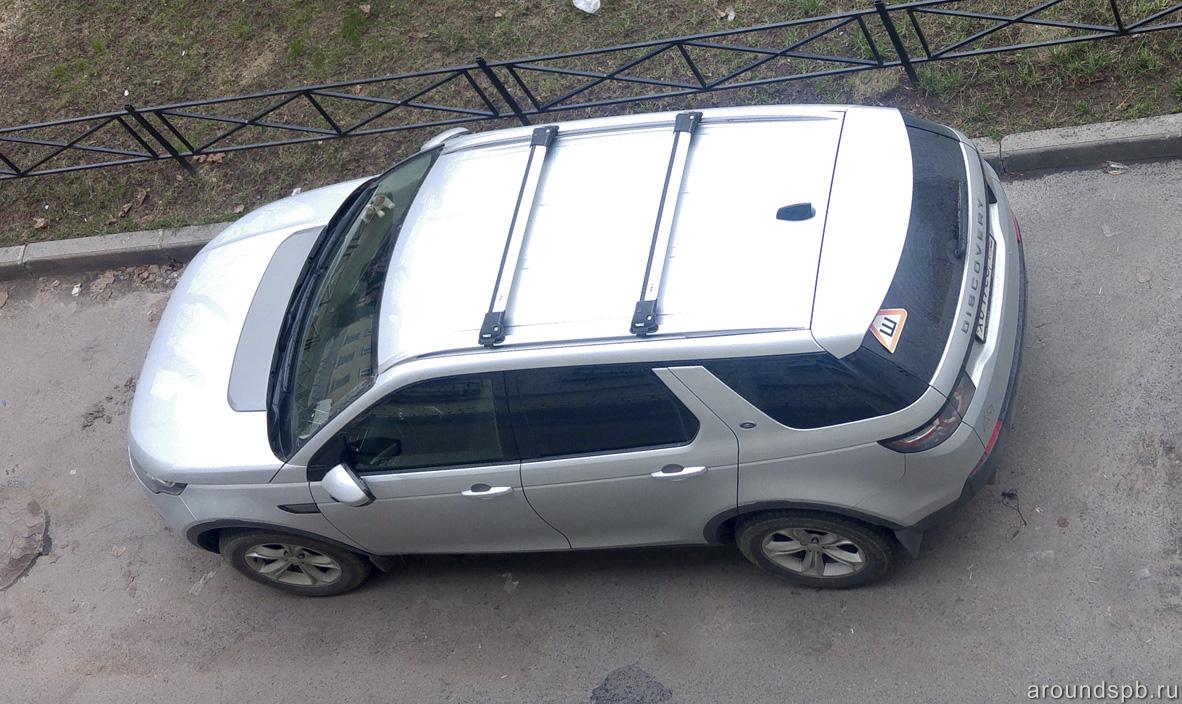

Самые аэро-тихие поперечины Thule Wingbar Edge 9583 (L+L)

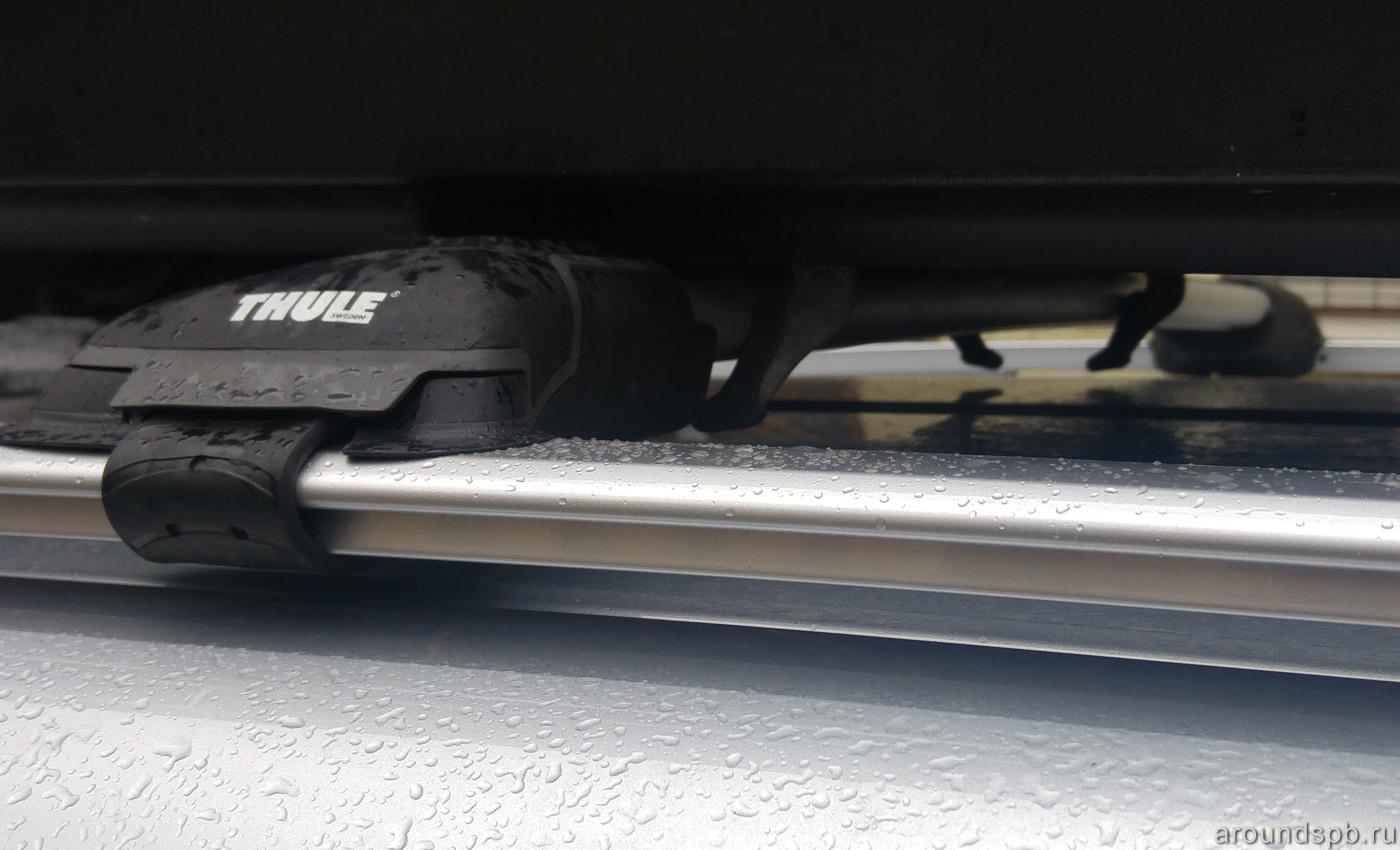

Зазор между "крабами" крепления бокса Thule на поперечинах Thule Wingbar Edge и крышей составляет 7-10 мм

Зазор между "крабами" крепления бокса Thule на поперечинах Thule Wingbar Edge и крышей составляет 7-10 мм

Зазор между "крабами" крепления бокса Thule на поперечинах Thule Wingbar Edge и крышей составляет 7-10 мм

Зазор между "крабами" крепления бокса Thule на поперечинах Thule Wingbar Edge и крышей составляет 7-10 мм

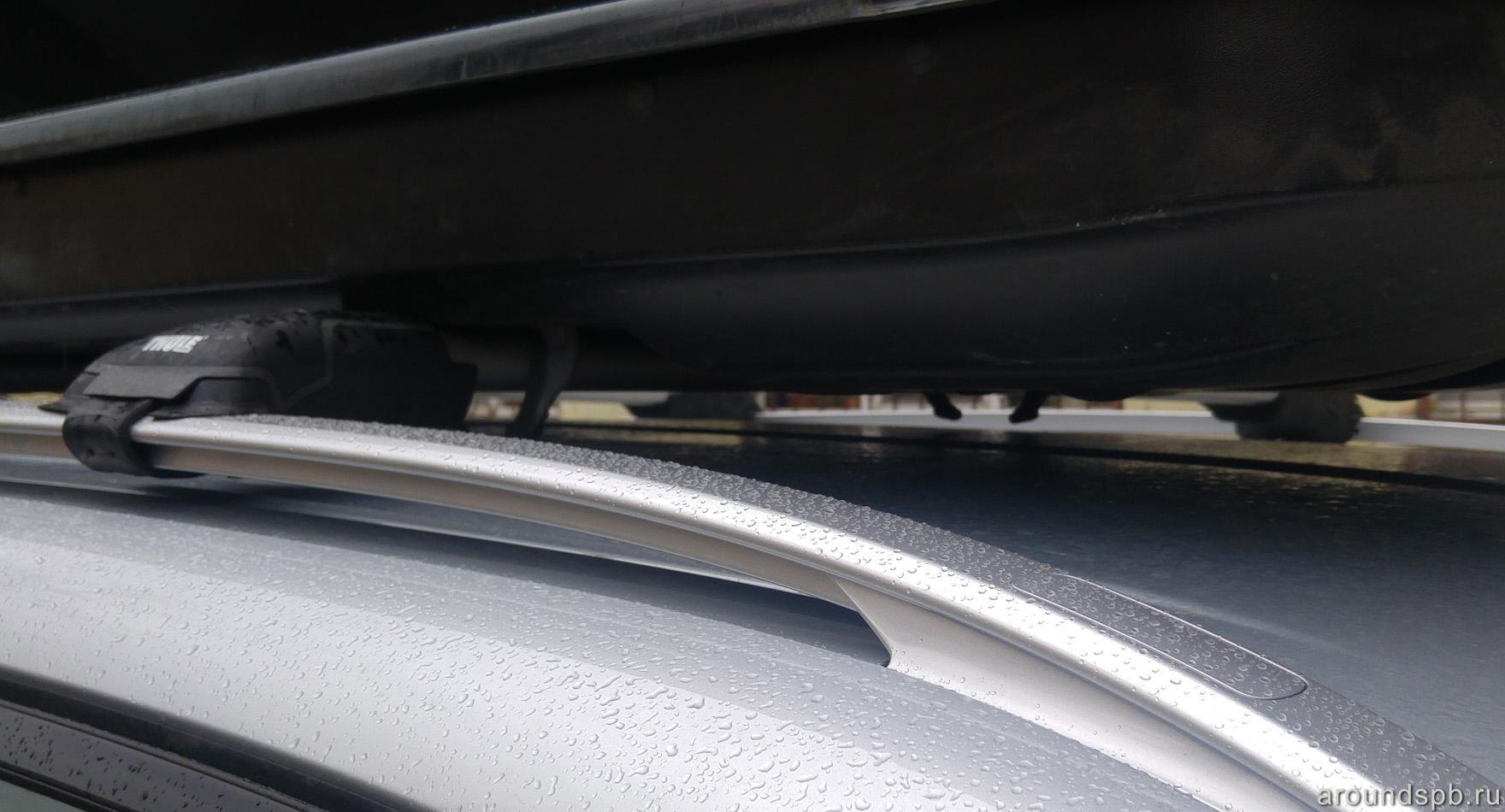

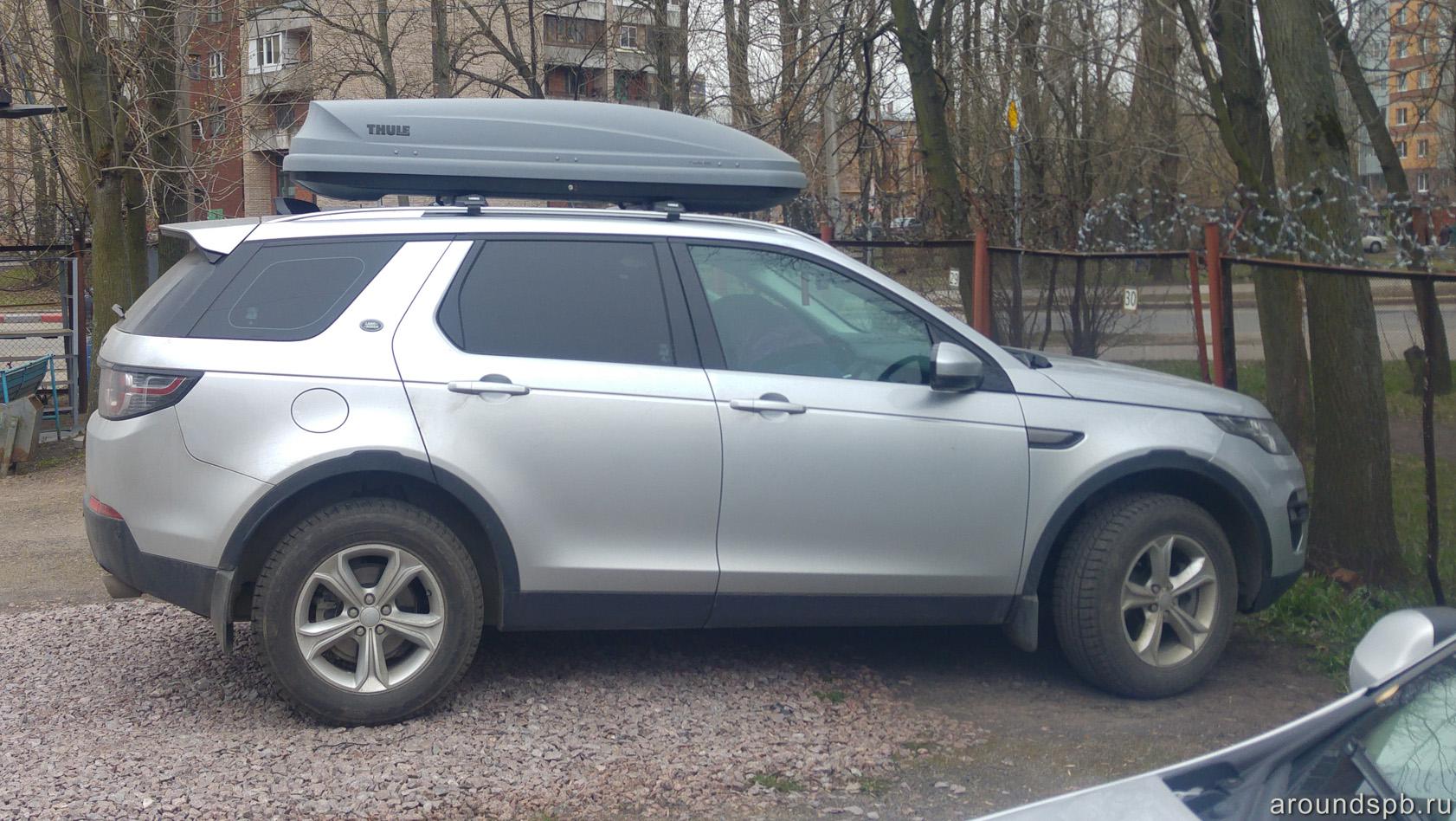

Надо еще чуть сдвинуть назад для лучшей аэродинамики
